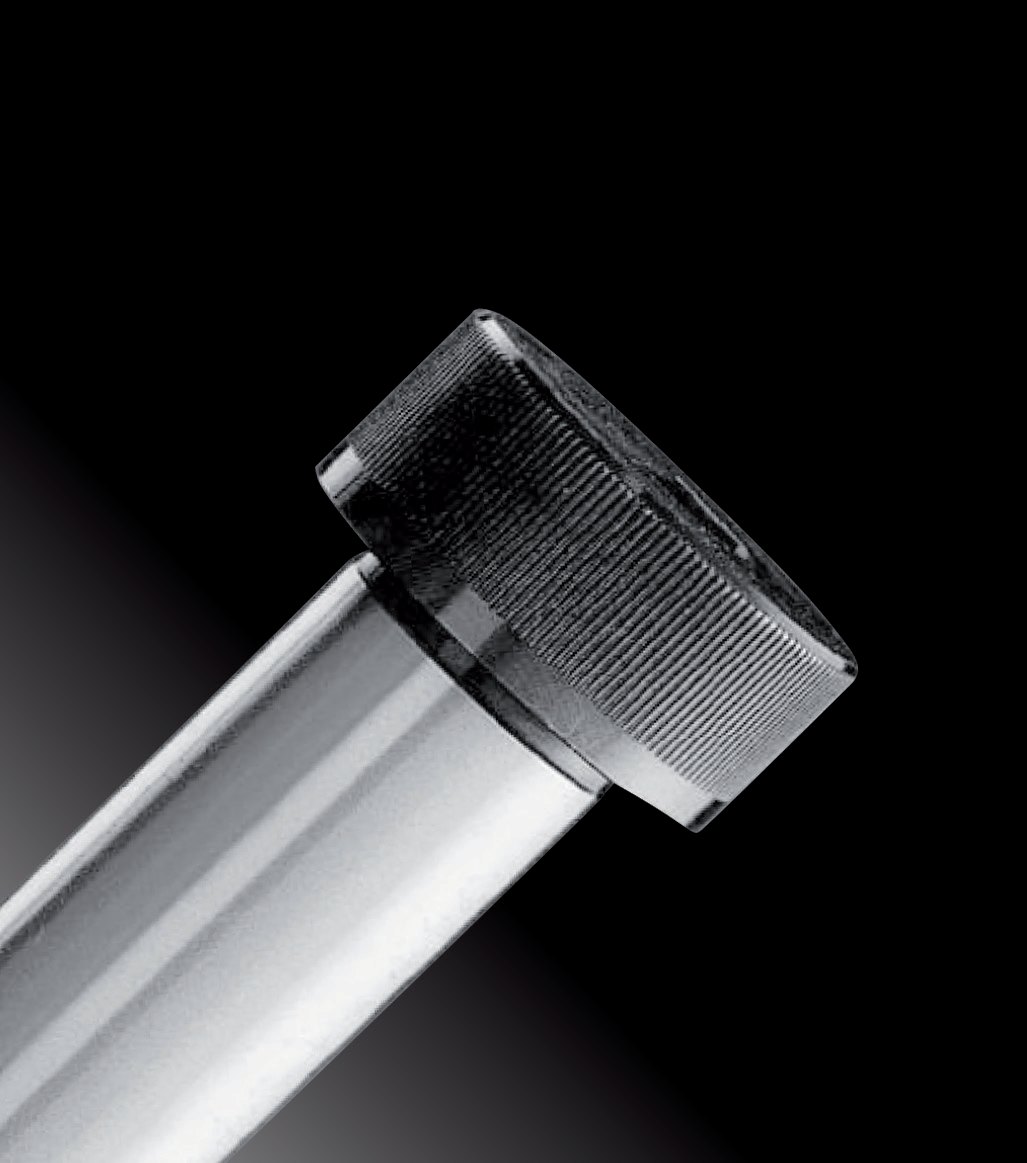

Viti di spallamento a gambo rettificato SSB
Viti di spallamento a gambo rettificato serie SSB, con testa cilindrica a esagono incassato. Sono realizzate in acciaio legato alto resistenziale per bulloneria ISO 12.9, con durezza 37÷43 HRC. Il gambo ha tolleranza h8 e il filetto tolleranza 6g. A catalogo sono disponibili 139 codici, da ds 5 (M4) a ds 24 (M20).

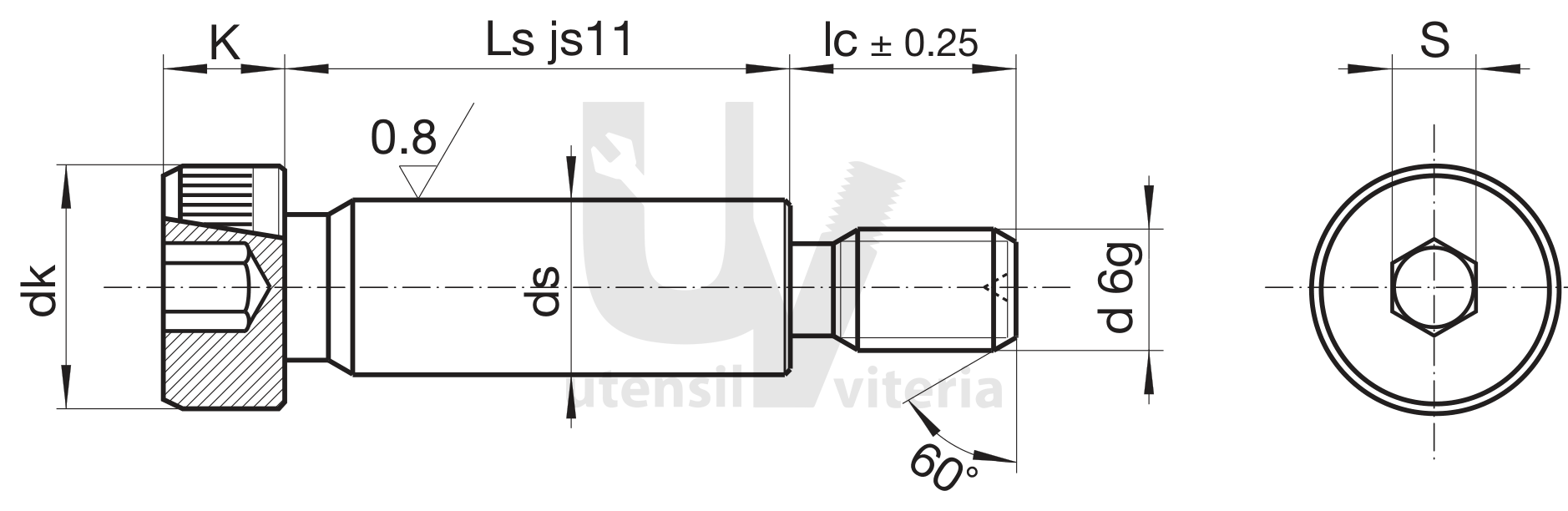

Disegno tecnico
Caratteristiche
| Caratteristica | Valore |
|---|---|
| Materiale | Acciaio legato alto resistenziale per bulloneria ISO 12.9 |
| Durezza | 37÷43 HRC |
| Carico unitario di rottura a trazione | Rm = 1200 N/mm² min. |
| Carico unitario di scostamento dalla proporzionalità | Rp 0,2 = 1080 N/mm² min. |
| Carico unitario di resistenza al taglio | Tm = 720 N/mm² min. |
| Allungamento | A = 8% min. |
| Resilienza | KCU 15 J min. |
| Tolleranze | ds h8, filetto d 6g, Ls js11, lc ± 0,25 |
| Codice d'ordine | (quantità) SSB ds - d x Ls, es. (50) SSB 10 - M8 x 50 |
Dimensioni (mm)
| ds h8 | |||||||
|---|---|---|---|---|---|---|---|
| nom. | min. | max. | d | dk | K | lc | S |
| 5 | 4,982 | 5,000 | M4 | 9,00 | 4,0 | 8,00 | 2 |
| 6 | 5,982 | 6,000 | M5 | 10,22 | 4,5 | 9,50 | 3 |
| 8 | 7,978 | 8,000 | M6 | 13,27 | 5,5 | 11,25 | 4 |
| 10 | 9,978 | 10,000 | M8 | 16,27 | 7,0 | 13,25 | 5 |
| 12 | 11,973 | 12,000 | M10 | 18,27 | 9,0 | 16,00 | 6 |
| 16 | 15,973 | 16,000 | M12 | 24,33 | 11,0 | 18,40 | 8 |
| 20 | 19,967 | 20,000 | M16 | 30,33 | 14,0 | 22,40 | 10 |
| 24 | 23,967 | 24,000 | M20 | 36,39 | 16,0 | 27,40 | 12 |
Tolleranza su Ls (js11)
| Ls (mm) | js11 (µm) |
|---|---|
| 10 ÷ 18 | ± 55 |
| 18 ÷ 30 | ± 65 |
| 30 ÷ 50 | ± 80 |
| 50 ÷ 80 | ± 95 |
| 80 ÷ 120 | ± 110 |
| 120 ÷ 200 | ± 125 |
Codici disponibili
ds139 codici
| Codice | ds | d | Ls | Pz |
|---|---|---|---|---|
| SSB 5 - M4 x 10 | 5 | M4 | 10 | 100 |
| SSB 5 - M4 x 12 | 5 | M4 | 12 | 100 |
| SSB 5 - M4 x 15 | 5 | M4 | 15 | 100 |
| SSB 5 - M4 x 16 | 5 | M4 | 16 | 100 |
| SSB 5 - M4 x 20 | 5 | M4 | 20 | 100 |
| SSB 5 - M4 x 25 | 5 | M4 | 25 | 100 |
| SSB 5 - M4 x 30 | 5 | M4 | 30 | 100 |
| SSB 5 - M4 x 35 | 5 | M4 | 35 | 100 |
| SSB 5 - M4 x 40 | 5 | M4 | 40 | 100 |
| SSB 5 - M4 x 45 | 5 | M4 | 45 | 100 |
| SSB 5 - M4 x 50 | 5 | M4 | 50 | 100 |
| SSB 6 - M5 x 10 | 6 | M5 | 10 | 50 |
| SSB 6 - M5 x 12 | 6 | M5 | 12 | 50 |
| SSB 6 - M5 x 15 | 6 | M5 | 15 | 50 |
| SSB 6 - M5 x 16 | 6 | M5 | 16 | 50 |
| SSB 6 - M5 x 20 | 6 | M5 | 20 | 50 |
| SSB 6 - M5 x 25 | 6 | M5 | 25 | 50 |
| SSB 6 - M5 x 30 | 6 | M5 | 30 | 50 |
| SSB 6 - M5 x 35 | 6 | M5 | 35 | 50 |
| SSB 6 - M5 x 40 | 6 | M5 | 40 | 50 |
| SSB 6 - M5 x 45 | 6 | M5 | 45 | 50 |
| SSB 6 - M5 x 50 | 6 | M5 | 50 | 50 |
| SSB 6 - M5 x 55 | 6 | M5 | 55 | 50 |
| SSB 6 - M5 x 60 | 6 | M5 | 60 | 50 |
| SSB 6 - M5 x 65 | 6 | M5 | 65 | 50 |
| SSB 6 - M5 x 70 | 6 | M5 | 70 | 50 |
| SSB 6 - M5 x 80 | 6 | M5 | 80 | 50 |
| SSB 8 - M6 x 10 | 8 | M6 | 10 | 50 |
| SSB 8 - M6 x 12 | 8 | M6 | 12 | 50 |
| SSB 8 - M6 x 15 | 8 | M6 | 15 | 50 |
| SSB 8 - M6 x 16 | 8 | M6 | 16 | 50 |
| SSB 8 - M6 x 20 | 8 | M6 | 20 | 50 |
| SSB 8 - M6 x 25 | 8 | M6 | 25 | 50 |
| SSB 8 - M6 x 30 | 8 | M6 | 30 | 50 |
| SSB 8 - M6 x 35 | 8 | M6 | 35 | 50 |
| SSB 8 - M6 x 40 | 8 | M6 | 40 | 50 |
| SSB 8 - M6 x 45 | 8 | M6 | 45 | 50 |
| SSB 8 - M6 x 50 | 8 | M6 | 50 | 50 |
| SSB 8 - M6 x 55 | 8 | M6 | 55 | 50 |
| SSB 8 - M6 x 60 | 8 | M6 | 60 | 50 |
| SSB 8 - M6 x 65 | 8 | M6 | 65 | 50 |
| SSB 8 - M6 x 70 | 8 | M6 | 70 | 50 |
| SSB 8 - M6 x 80 | 8 | M6 | 80 | 50 |
| SSB 8 - M6 x 90 | 8 | M6 | 90 | 50 |
| SSB 8 - M6 x 100 | 8 | M6 | 100 | 50 |
| SSB 10 - M8 x 10 | 10 | M8 | 10 | 50 |
| SSB 10 - M8 x 12 | 10 | M8 | 12 | 50 |
| SSB 10 - M8 x 15 | 10 | M8 | 15 | 50 |
| SSB 10 - M8 x 16 | 10 | M8 | 16 | 50 |
| SSB 10 - M8 x 20 | 10 | M8 | 20 | 50 |
| SSB 10 - M8 x 25 | 10 | M8 | 25 | 50 |
| SSB 10 - M8 x 30 | 10 | M8 | 30 | 50 |
| SSB 10 - M8 x 35 | 10 | M8 | 35 | 50 |
| SSB 10 - M8 x 40 | 10 | M8 | 40 | 50 |
| SSB 10 - M8 x 45 | 10 | M8 | 45 | 50 |
| SSB 10 - M8 x 50 | 10 | M8 | 50 | 50 |
| SSB 10 - M8 x 55 | 10 | M8 | 55 | 50 |
| SSB 10 - M8 x 60 | 10 | M8 | 60 | 50 |
| SSB 10 - M8 x 65 | 10 | M8 | 65 | 50 |
| SSB 10 - M8 x 70 | 10 | M8 | 70 | 50 |
| SSB 10 - M8 x 80 | 10 | M8 | 80 | 50 |
| SSB 10 - M8 x 90 | 10 | M8 | 90 | 50 |
| SSB 10 - M8 x 100 | 10 | M8 | 100 | 50 |
| SSB 10 - M8 x 110 | 10 | M8 | 110 | 50 |
| SSB 10 - M8 x 120 | 10 | M8 | 120 | 50 |
| SSB 12 - M10 x 12 | 12 | M10 | 12 | 25 |
| SSB 12 - M10 x 15 | 12 | M10 | 15 | 25 |
| SSB 12 - M10 x 16 | 12 | M10 | 16 | 25 |
| SSB 12 - M10 x 20 | 12 | M10 | 20 | 25 |
| SSB 12 - M10 x 25 | 12 | M10 | 25 | 25 |
| SSB 12 - M10 x 30 | 12 | M10 | 30 | 25 |
| SSB 12 - M10 x 35 | 12 | M10 | 35 | 25 |
| SSB 12 - M10 x 40 | 12 | M10 | 40 | 25 |
| SSB 12 - M10 x 45 | 12 | M10 | 45 | 25 |
| SSB 12 - M10 x 50 | 12 | M10 | 50 | 25 |
| SSB 12 - M10 x 55 | 12 | M10 | 55 | 25 |
| SSB 12 - M10 x 60 | 12 | M10 | 60 | 25 |
| SSB 12 - M10 x 65 | 12 | M10 | 65 | 25 |
| SSB 12 - M10 x 70 | 12 | M10 | 70 | 25 |
| SSB 12 - M10 x 80 | 12 | M10 | 80 | 25 |
| SSB 12 - M10 x 90 | 12 | M10 | 90 | 25 |
| SSB 12 - M10 x 100 | 12 | M10 | 100 | 25 |
| SSB 12 - M10 x 110 | 12 | M10 | 110 | 25 |
| SSB 12 - M10 x 120 | 12 | M10 | 120 | 25 |
| SSB 12 - M10 x 140 | 12 | M10 | 140 | 10 |
| SSB 16 - M12 x 20 | 16 | M12 | 20 | 25 |
| SSB 16 - M12 x 25 | 16 | M12 | 25 | 25 |
| SSB 16 - M12 x 30 | 16 | M12 | 30 | 25 |
| SSB 16 - M12 x 35 | 16 | M12 | 35 | 25 |
| SSB 16 - M12 x 40 | 16 | M12 | 40 | 25 |
| SSB 16 - M12 x 45 | 16 | M12 | 45 | 25 |
| SSB 16 - M12 x 50 | 16 | M12 | 50 | 25 |
| SSB 16 - M12 x 55 | 16 | M12 | 55 | 25 |
| SSB 16 - M12 x 60 | 16 | M12 | 60 | 25 |
| SSB 16 - M12 x 65 | 16 | M12 | 65 | 25 |
| SSB 16 - M12 x 70 | 16 | M12 | 70 | 25 |
| SSB 16 - M12 x 80 | 16 | M12 | 80 | 25 |
| SSB 16 - M12 x 90 | 16 | M12 | 90 | 25 |
| SSB 16 - M12 x 100 | 16 | M12 | 100 | 25 |
| SSB 16 - M12 x 110 | 16 | M12 | 110 | 25 |
| SSB 16 - M12 x 120 | 16 | M12 | 120 | 25 |
| SSB 16 - M12 x 140 | 16 | M12 | 140 | 25 |
| SSB 16 - M12 x 160 | 16 | M12 | 160 | 10 |
| SSB 16 - M12 x 180 | 16 | M12 | 180 | 10 |
| SSB 16 - M12 x 200 | 16 | M12 | 200 | 10 |
| SSB 20 - M16 x 30 | 20 | M16 | 30 | 10 |
| SSB 20 - M16 x 35 | 20 | M16 | 35 | 10 |
| SSB 20 - M16 x 40 | 20 | M16 | 40 | 10 |
| SSB 20 - M16 x 45 | 20 | M16 | 45 | 10 |
| SSB 20 - M16 x 50 | 20 | M16 | 50 | 10 |
| SSB 20 - M16 x 55 | 20 | M16 | 55 | 10 |
| SSB 20 - M16 x 60 | 20 | M16 | 60 | 10 |
| SSB 20 - M16 x 65 | 20 | M16 | 65 | 10 |
| SSB 20 - M16 x 70 | 20 | M16 | 70 | 10 |
| SSB 20 - M16 x 75 | 20 | M16 | 75 | 10 |
| SSB 20 - M16 x 80 | 20 | M16 | 80 | 10 |
| SSB 20 - M16 x 90 | 20 | M16 | 90 | 10 |
| SSB 20 - M16 x 100 | 20 | M16 | 100 | 10 |
| SSB 20 - M16 x 110 | 20 | M16 | 110 | 10 |
| SSB 20 - M16 x 120 | 20 | M16 | 120 | 10 |
| SSB 20 - M16 x 140 | 20 | M16 | 140 | 10 |
| SSB 20 - M16 x 160 | 20 | M16 | 160 | 10 |
| SSB 20 - M16 x 180 | 20 | M16 | 180 | 10 |
| SSB 20 - M16 x 200 | 20 | M16 | 200 | 10 |
| SSB 24 - M20 x 40 | 24 | M20 | 40 | 10 |
| SSB 24 - M20 x 45 | 24 | M20 | 45 | 10 |
| SSB 24 - M20 x 50 | 24 | M20 | 50 | 10 |
| SSB 24 - M20 x 55 | 24 | M20 | 55 | 10 |
| SSB 24 - M20 x 60 | 24 | M20 | 60 | 10 |
| SSB 24 - M20 x 65 | 24 | M20 | 65 | 10 |
| SSB 24 - M20 x 70 | 24 | M20 | 70 | 10 |
| SSB 24 - M20 x 80 | 24 | M20 | 80 | 10 |
| SSB 24 - M20 x 90 | 24 | M20 | 90 | 10 |
| SSB 24 - M20 x 100 | 24 | M20 | 100 | 10 |
| SSB 24 - M20 x 110 | 24 | M20 | 110 | 10 |
| SSB 24 - M20 x 120 | 24 | M20 | 120 | 10 |
| SSB 24 - M20 x 140 | 24 | M20 | 140 | 10 |
| SSB 24 - M20 x 160 | 24 | M20 | 160 | 10 |
| SSB 24 - M20 x 200 | 24 | M20 | 200 | 10 |
- Misure in mm. Pz: pezzi per confezione.
- Nel codice d'ordine la quantità va indicata tra parentesi, es. (50) SSB 10 - M8 x 50.
