Molle per Stampi Colore titanio

Molle per stampi Special Springs – Serie T (carico super-forte)

Molle per stampi a filo rettangolare della Serie T, per carico super-forte, a standard Special Springs (serie non prevista dalla norma ISO 10243). Colore identificativo: titanio. Il carico massimo arriva fino a 6 volte quello della serie extra-forte (G, gialla ISO) e a oltre 2 volte quello della serie ultra-forte (A). Sono pensate per carichi molto elevati con piccole corse di lavoro, e garantiscono la massima durata in ambienti difficili, con contaminanti e alte temperature. A catalogo sono disponibili 42 codici, ordinabili nel formato Serie DH - L0 (ad esempio T 25 - 030). Conformi alla direttiva RoHS.

Richiedi un preventivo Contattaci
Molle per stampi Special Springs – Serie T (carico super-forte)

Disegno tecnico

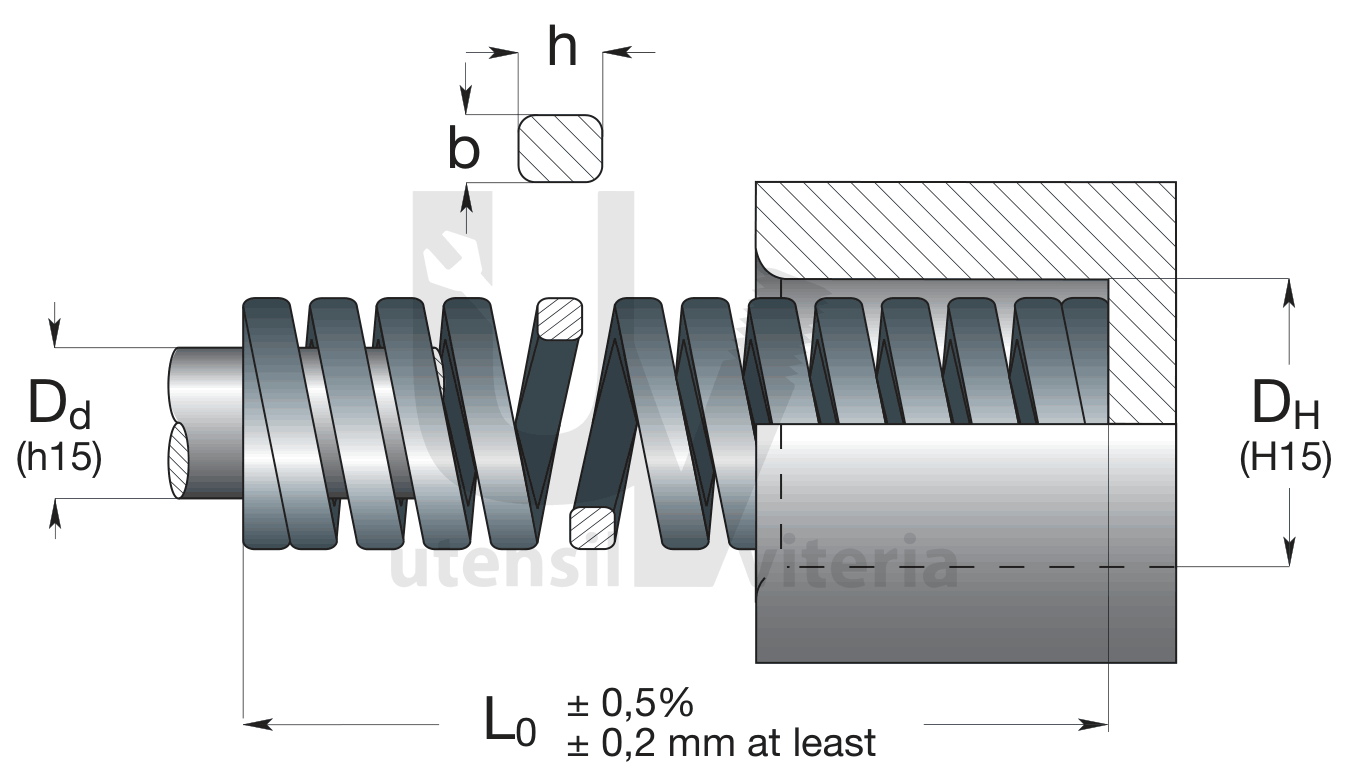

Disegno quotato di Molle per stampi Special Springs – Serie T (carico super-forte)
Le sigle riportate nel disegno corrispondono ai parametri della tabella dimensionale.

Caratteristiche

Caratteristica Valore
Norma Special Springs Standard
Carico Super-forte
Colore Titanio
Verniciatura elettroforetica E-COAT No
Sezione del filo Rettangolare
Diametro foro di alloggiamento DH (H15) 10 – 50 mm, 8 diametri
Lunghezza libera L0 20 – 200 mm
Tolleranza su L0 ± 0,5% (minimo ± 0,2 mm)
Codici disponibili 42
Codice d'ordine Serie DH - L0, es. T 25 - 030

Tabella codici Serie T

DH42 codici
Carico massimo F max
Codice DH Dd L0 R b × h mm N Pz
T 10 - 020 10 5 20 580,0 2,1 × 4 2,2 1250 25
T 10 - 030 10 5 30 360,0 2,1 × 4 3,5 1250 25
T 10 - 040 10 5 40 260,0 2,1 × 4 4,8 1250 12
T 10 - 050 10 5 50 200,0 2,1 × 4 6,0 1250 12
T 13 - 020 12,5 6,3 20 970,0 2,65 × 5,35 2,4 2000 25
T 13 - 030 12,5 6,3 30 590,0 2,65 × 5,35 3,3 2000 25
T 13 - 040 12,5 6,3 40 400,0 2,65 × 5,35 5,0 2000 12
T 13 - 050 12,5 6,3 50 320,0 2,65 × 5,35 6,0 2000 12
T 16 - 020 16 8 20 1650,0 3,4 × 6,9 2,1 3500 16
T 16 - 035 16 8 35 920,0 3,4 × 6,9 3,8 3500 16
T 16 - 050 16 8 50 580,0 3,4 × 6,9 6,0 3500 12
T 16 - 075 16 8 75 410,0 3,4 × 6,9 8,5 3500 8
T 16 - 100 16 8 100 280,0 3,4 × 6,9 12,5 3500 8
T 19 - 025 19 10 25 2270,0 4,1 × 8,3 2,2 5000 16
T 19 - 040 19 10 40 1160,0 4,1 × 8,3 4,3 5000 16
T 19 - 050 19 10 50 830,0 4,1 × 8,3 6,0 5000 12
T 19 - 075 19 10 75 500,0 4,1 × 8,3 10,0 5000 8
T 19 - 100 19 10 100 380,0 4,1 × 8,3 14,0 5000 8
T 25 - 030 25 12,5 30 4550,0 6 × 11 2,2 10000 10
T 25 - 050 25 12,5 50 2000,0 6 × 11 5,0 10000 10
T 25 - 060 25 12,5 60 1500,0 6 × 11 6,5 10000 4
T 25 - 075 25 12,5 75 1250,0 6 × 11 8,0 10000 4
T 25 - 100 25 12,5 100 900,0 6 × 11 11,1 10000 4
T 25 - 125 25 12,5 125 710,0 6 × 11 14,0 10000 4
T 32 - 035 32 16 35 5360,0 7,4 × 13 2,8 15000 8
T 32 - 050 32 16 50 3000,0 7,4 × 13 5,0 15000 8
T 32 - 075 32 16 75 1670,0 7,4 × 13 9,0 15000 4
T 32 - 100 32 16 100 1200,0 7,4 × 13 12,5 15000 4
T 32 - 125 32 16 125 940,0 7,4 × 13 16,0 15000 2
T 32 - 150 32 16 150 810,0 7,4 × 13 18,5 15000 2
T 38 - 040 38 20 40 5710,0 8,25 × 16 3,5 20000 4
T 38 - 050 38 20 50 4000,0 8,25 × 16 5,0 20000 4
T 38 - 075 38 20 75 2220,0 8,25 × 16 9,0 20000 4
T 38 - 100 38 20 100 1540,0 8,25 × 16 13,0 20000 2
T 38 - 150 38 20 150 1050,0 8,25 × 16 19,0 20000 2
T 38 - 200 38 20 200 740,0 8,25 × 16 27,0 20000 2
T 50 - 060 50 25 60 4605,0 11,8 × 17,8 7,6 35000 4
T 50 - 075 50 25 75 3932,0 11,8 × 17,8 8,9 35000 4
T 50 - 100 50 25 100 2650,0 11,8 × 17,8 13,2 35000 2
T 50 - 125 50 25 125 2000,0 11,8 × 17,8 17,5 35000 2
T 50 - 150 50 25 150 1605,0 11,8 × 17,8 21,8 35000 2
T 50 - 200 50 25 200 1167,0 11,8 × 17,8 30,0 35000 2
  • Misure in mm. R è la rigidezza in N/mm (tolleranza ± 10%). Forza (N) = R × corsa (mm).
  • F max: corsa e forza massime ammesse. Pz: pezzi per confezione.
