Molle per stampi ISO 10243 – Serie V (carico leggero)
Molle per stampi a filo rettangolare della Serie V, per carico leggero, conformi alla norma ISO 10243. Colore identificativo: verde. La verniciatura elettroforetica E-COAT ricopre il 100% della superficie con uno spessore sottile e uniforme, offre alta resistenza alla corrosione e non si sfoglia. A catalogo sono disponibili 114 codici, ordinabili nel formato Serie DH - L0 (ad esempio V 25 - 064). Conformi alla direttiva RoHS.

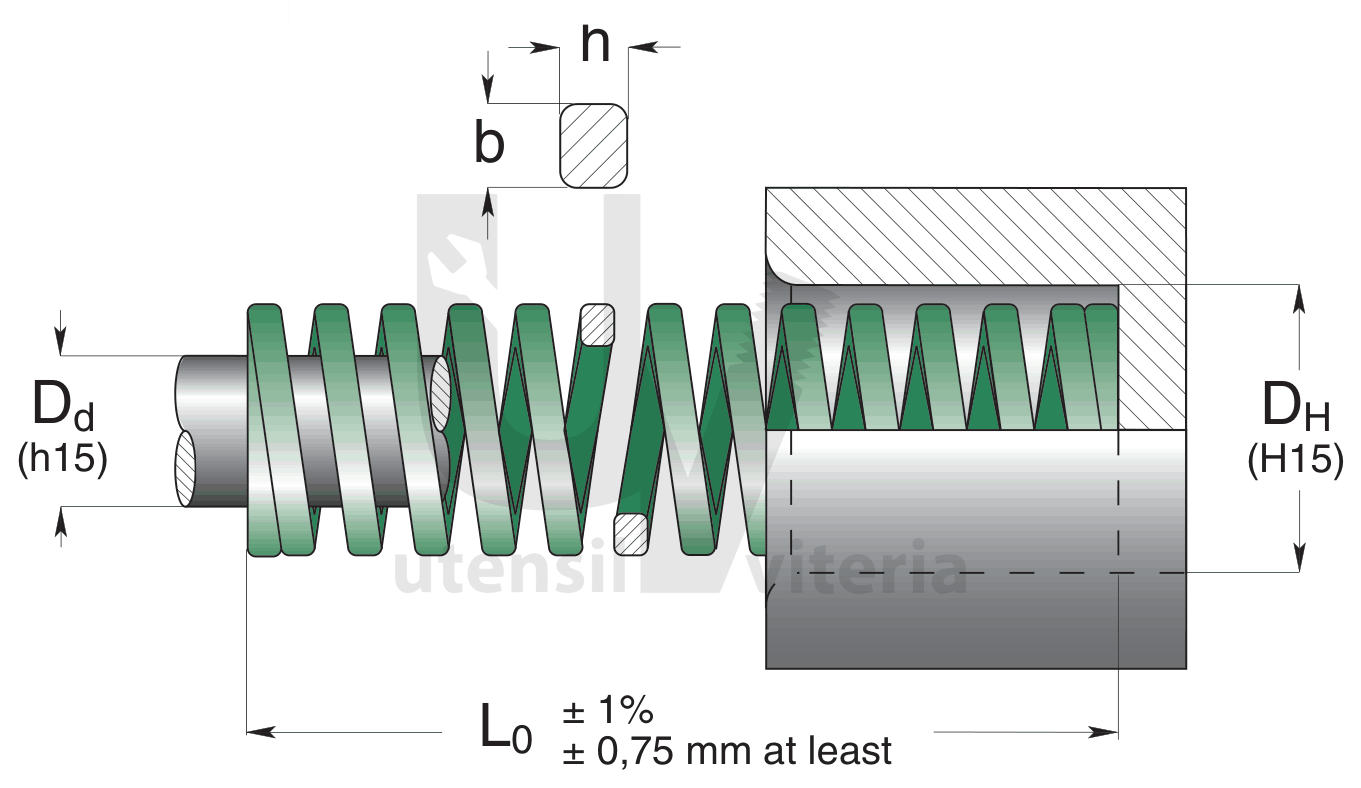

Disegno tecnico
Caratteristiche
| Caratteristica | Valore |
|---|---|
| Norma | ISO 10243 |
| Carico | Leggero |
| Colore | Verde |
| Verniciatura elettroforetica E-COAT | Sì |
| Sezione del filo | Rettangolare |
| Diametro foro di alloggiamento DH (H15) | 10 – 63 mm, 9 diametri |
| Lunghezza libera L0 | 25 – 400 mm |
| Tolleranza su L0 | ± 1% (minimo ± 0,75 mm) |
| Codici disponibili | 114 |
| Codice d'ordine | Serie DH - L0, es. V 25 - 064 |
Tabella codici Serie V
DH114 codici
| A · 25% L0 oltre 3.000.000 cicli | B · 30% L0 circa 1.500.000 cicli | C · 35% L0 300.000–500.000 cicli | D · 40% L0 100.000–200.000 cicli (max) | E a pacco | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Codice | DH | Dd | L0 | R | b × h | mm | N | mm | N | mm | N | mm | N | mm | Pz |
| V 10 - 025 | 10 | 5 | 25 | 11,0 | 1,7 × 1,1 | 6,3 | 69,3 | 7,5 | 82,5 | 8,8 | 96,8 | 10,0 | 110,0 | 13,5 | 50 |
| V 10 - 032 | 10 | 5 | 32 | 8,5 | 1,7 × 1,1 | 8,0 | 68,0 | 9,6 | 81,6 | 11,2 | 95,2 | 12,8 | 108,8 | 17,5 | 50 |
| V 10 - 038 | 10 | 5 | 38 | 6,8 | 1,7 × 1,1 | 9,5 | 64,6 | 11,4 | 77,5 | 13,3 | 90,4 | 15,2 | 103,4 | 20,8 | 50 |
| V 10 - 044 | 10 | 5 | 44 | 6,0 | 1,7 × 1,1 | 11,0 | 66,0 | 13,2 | 79,2 | 15,4 | 92,4 | 17,6 | 105,6 | 23,9 | 50 |
| V 10 - 051 | 10 | 5 | 51 | 5,0 | 1,7 × 1,1 | 12,8 | 64,0 | 15,3 | 76,5 | 17,9 | 89,5 | 20,4 | 102,0 | 28,9 | 25 |
| V 10 - 064 | 10 | 5 | 64 | 4,1 | 1,7 × 1,1 | 16,0 | 65,6 | 19,2 | 78,7 | 22,4 | 91,8 | 25,6 | 105,0 | 36,1 | 25 |
| V 10 - 076 | 10 | 5 | 76 | 3,6 | 1,7 × 1,1 | 19,0 | 68,4 | 22,8 | 82,1 | 26,6 | 95,8 | 30,4 | 109,4 | 43,2 | 25 |
| V 10 - 305 | 10 | 5 | 305 | 0,9 | 1,7 × 1,1 | 76,3 | 68,7 | 91,5 | 82,4 | 106,8 | 96,1 | 122,0 | 109,8 | 178,0 | 10 |
| V 13 - 025 | 12,5 | 6,3 | 25 | 21,0 | 2,4 × 1,4 | 6,3 | 132,3 | 7,5 | 157,5 | 8,8 | 184,8 | 10,0 | 210,0 | 13,2 | 50 |
| V 13 - 032 | 12,5 | 6,3 | 32 | 16,4 | 2,4 × 1,4 | 8,0 | 131,2 | 9,6 | 157,4 | 11,2 | 183,7 | 12,8 | 209,9 | 18,0 | 50 |
| V 13 - 038 | 12,5 | 6,3 | 38 | 13,6 | 2,4 × 1,4 | 9,5 | 129,2 | 11,4 | 155,0 | 13,3 | 180,9 | 15,2 | 206,7 | 21,0 | 50 |
| V 13 - 044 | 12,5 | 6,3 | 44 | 12,1 | 2,4 × 1,4 | 11,0 | 133,1 | 13,2 | 159,7 | 15,4 | 186,3 | 17,6 | 213,0 | 24,0 | 25 |
| V 13 - 051 | 12,5 | 6,3 | 51 | 10,3 | 2,4 × 1,4 | 12,8 | 131,8 | 15,3 | 157,6 | 17,9 | 184,4 | 20,4 | 210,1 | 28,7 | 25 |
| V 13 - 064 | 12,5 | 6,3 | 64 | 7,6 | 2,4 × 1,4 | 16,0 | 121,6 | 19,2 | 145,9 | 22,4 | 170,2 | 25,6 | 194,6 | 35,8 | 25 |
| V 13 - 076 | 12,5 | 6,3 | 76 | 6,3 | 2,4 × 1,4 | 19,0 | 119,7 | 22,8 | 143,6 | 26,6 | 167,6 | 30,4 | 191,5 | 42,7 | 25 |
| V 13 - 089 | 12,5 | 6,3 | 89 | 5,4 | 2,4 × 1,4 | 22,3 | 120,4 | 26,7 | 144,2 | 31,2 | 168,5 | 35,6 | 192,2 | 50,4 | 20 |
| V 13 - 102 | 12,5 | 6,3 | 102 | 4,1 | 2,4 × 1,4 | 25,5 | 104,6 | 30,6 | 125,5 | 35,7 | 146,4 | 40,8 | 167,3 | 58,4 | 10 |
| V 13 - 305 | 12,5 | 6,3 | 305 | 1,6 | 2,4 × 1,4 | 76,3 | 122,1 | 91,5 | 146,4 | 106,8 | 170,9 | 122,0 | 195,2 | 172,0 | 10 |
| V 16 - 025 | 16 | 8 | 25 | 29,0 | 3,2 × 1,5 | 6,3 | 182,7 | 7,5 | 217,5 | 8,8 | 255,2 | 10,0 | 290,0 | 12,6 | 50 |
| V 16 - 032 | 16 | 8 | 32 | 22,9 | 3,2 × 1,5 | 8,0 | 183,2 | 9,6 | 219,8 | 11,2 | 256,5 | 12,8 | 293,1 | 16,4 | 50 |
| V 16 - 038 | 16 | 8 | 38 | 19,3 | 3,2 × 1,5 | 9,5 | 183,4 | 11,4 | 220,0 | 13,3 | 256,7 | 15,2 | 293,4 | 19,7 | 25 |
| V 16 - 044 | 16 | 8 | 44 | 17,1 | 3,2 × 1,5 | 11,0 | 188,1 | 13,2 | 225,7 | 15,4 | 263,3 | 17,6 | 301,0 | 22,5 | 25 |
| V 16 - 051 | 16 | 8 | 51 | 14,0 | 3,2 × 1,5 | 12,8 | 179,2 | 15,3 | 214,2 | 17,9 | 250,6 | 20,4 | 285,6 | 26,3 | 25 |
| V 16 - 064 | 16 | 8 | 64 | 10,7 | 3,2 × 1,5 | 16,0 | 171,2 | 19,2 | 205,4 | 22,4 | 239,7 | 25,6 | 273,9 | 33,3 | 25 |
| V 16 - 076 | 16 | 8 | 76 | 9,0 | 3,2 × 1,5 | 19,0 | 171,0 | 22,8 | 205,2 | 26,6 | 239,4 | 30,4 | 273,6 | 40,2 | 20 |
| V 16 - 089 | 16 | 8 | 89 | 7,3 | 3,2 × 1,5 | 22,3 | 162,8 | 26,7 | 194,9 | 31,2 | 227,8 | 35,6 | 259,9 | 47,6 | 20 |
| V 16 - 102 | 16 | 8 | 102 | 6,8 | 3,2 × 1,5 | 25,5 | 173,4 | 30,6 | 208,1 | 35,7 | 242,8 | 40,8 | 277,4 | 55,4 | 20 |
| V 16 - 115 | 16 | 8 | 115 | 6,6 | 3,2 × 1,5 | 28,8 | 190,1 | 34,5 | 227,7 | 40,3 | 266,0 | 46,0 | 303,6 | 60,8 | 10 |
| V 16 - 305 | 16 | 8 | 305 | 2,3 | 3,2 × 1,5 | 76,3 | 175,5 | 91,5 | 210,5 | 106,8 | 245,6 | 122,0 | 280,6 | 165,0 | 10 |
| V 20 - 025 | 20 | 10 | 25 | 55,8 | 4,0 × 2,1 | 6,3 | 351,5 | 7,5 | 418,5 | 8,8 | 491,0 | 10,0 | 558,0 | 12,1 | 50 |
| V 20 - 032 | 20 | 10 | 32 | 45,0 | 4,0 × 2,1 | 8,0 | 360,0 | 9,6 | 432,0 | 11,2 | 504,0 | 12,8 | 576,0 | 15,3 | 50 |
| V 20 - 038 | 20 | 10 | 38 | 36,0 | 4,0 × 2,1 | 9,5 | 342,0 | 11,4 | 410,4 | 13,3 | 478,8 | 15,2 | 547,2 | 18,9 | 25 |
| V 20 - 044 | 20 | 10 | 44 | 30,0 | 4,0 × 2,1 | 11,0 | 330,0 | 13,2 | 396,0 | 15,4 | 462,0 | 17,6 | 528,0 | 21,5 | 25 |
| V 20 - 051 | 20 | 10 | 51 | 24,5 | 4,0 × 2,1 | 12,8 | 313,6 | 15,3 | 374,9 | 17,9 | 438,6 | 20,4 | 499,8 | 25,0 | 25 |
| V 20 - 064 | 20 | 10 | 64 | 19,2 | 4,0 × 2,1 | 16,0 | 307,2 | 19,2 | 368,6 | 22,4 | 430,1 | 25,6 | 491,5 | 31,1 | 25 |
| V 20 - 076 | 20 | 10 | 76 | 16,0 | 4,0 × 2,1 | 19,0 | 304,0 | 22,8 | 364,8 | 26,6 | 425,6 | 30,4 | 486,4 | 37,3 | 25 |
| V 20 - 089 | 20 | 10 | 89 | 14,0 | 4,0 × 2,1 | 22,3 | 312,2 | 26,7 | 373,8 | 31,2 | 436,8 | 35,6 | 498,4 | 44,5 | 20 |
| V 20 - 102 | 20 | 10 | 102 | 12,0 | 4,0 × 2,1 | 25,5 | 306,0 | 30,6 | 367,2 | 35,7 | 428,4 | 40,8 | 489,6 | 51,1 | 20 |
| V 20 - 115 | 20 | 10 | 115 | 10,9 | 4,0 × 2,1 | 28,8 | 313,9 | 34,5 | 376,1 | 40,3 | 439,3 | 46,0 | 501,4 | 58,2 | 10 |
| V 20 - 127 | 20 | 10 | 127 | 9,5 | 4,0 × 2,1 | 31,8 | 302,1 | 38,1 | 362,0 | 44,5 | 422,8 | 50,8 | 482,6 | 64,9 | 10 |
| V 20 - 139 | 20 | 10 | 139 | 8,4 | 4,0 × 2,1 | 34,8 | 292,3 | 41,7 | 350,3 | 48,7 | 409,1 | 55,6 | 467,0 | 71,5 | 10 |
| V 20 - 152 | 20 | 10 | 152 | 7,5 | 4,0 × 2,1 | 38,0 | 285,0 | 45,6 | 342,0 | 53,2 | 399,0 | 60,8 | 456,0 | 78,8 | 10 |
| V 20 - 178 | 20 | 10 | 178 | 7,1 | 4,0 × 2,1 | 44,5 | 316,0 | 53,4 | 379,1 | 62,3 | 442,3 | 71,2 | 505,5 | 89,0 | 10 |
| V 20 - 305 | 20 | 10 | 305 | 4,0 | 4,0 × 2,1 | 76,3 | 305,2 | 91,5 | 366,0 | 106,8 | 427,2 | 122,0 | 488,0 | 157,0 | 10 |
| V 25 - 025 | 25 | 12,5 | 25 | 105,0 | 5,4 × 2,7 | 6,3 | 661,5 | 7,5 | 787,5 | 8,8 | 924,0 | 10,0 | 1050,0 | 11,9 | 50 |
| V 25 - 032 | 25 | 12,5 | 32 | 80,3 | 5,4 × 2,7 | 8,0 | 642,4 | 9,6 | 770,9 | 11,2 | 899,4 | 12,8 | 1027,8 | 16,0 | 25 |
| V 25 - 038 | 25 | 12,5 | 38 | 62,0 | 5,4 × 2,7 | 9,5 | 589,0 | 11,4 | 706,8 | 13,3 | 824,6 | 15,2 | 942,4 | 18,3 | 25 |
| V 25 - 044 | 25 | 12,5 | 44 | 52,9 | 5,4 × 2,7 | 11,0 | 581,9 | 13,2 | 698,3 | 15,4 | 814,7 | 17,6 | 931,0 | 21,4 | 25 |
| V 25 - 051 | 25 | 12,5 | 51 | 44,0 | 5,4 × 2,7 | 12,8 | 563,2 | 15,3 | 673,2 | 17,9 | 787,6 | 20,4 | 897,6 | 24,9 | 25 |
| V 25 - 064 | 25 | 12,5 | 64 | 35,2 | 5,4 × 2,7 | 16,0 | 563,2 | 19,2 | 675,8 | 22,4 | 788,5 | 25,6 | 901,1 | 31,4 | 25 |
| V 25 - 076 | 25 | 12,5 | 76 | 28,0 | 5,4 × 2,7 | 19,0 | 532,0 | 22,8 | 638,4 | 26,6 | 744,8 | 30,4 | 851,2 | 37,5 | 20 |
| V 25 - 089 | 25 | 12,5 | 89 | 24,0 | 5,4 × 2,7 | 22,3 | 535,2 | 26,7 | 640,8 | 31,2 | 748,8 | 35,6 | 854,4 | 43,5 | 20 |
| V 25 - 102 | 25 | 12,5 | 102 | 21,1 | 5,4 × 2,7 | 25,5 | 538,1 | 30,6 | 645,7 | 35,7 | 753,3 | 40,8 | 860,9 | 51,1 | 20 |
| V 25 - 115 | 25 | 12,5 | 115 | 18,7 | 5,4 × 2,7 | 28,8 | 538,6 | 34,5 | 645,2 | 40,3 | 753,6 | 46,0 | 860,2 | 58,1 | 10 |
| V 25 - 127 | 25 | 12,5 | 127 | 16,7 | 5,4 × 2,7 | 31,8 | 531,1 | 38,1 | 636,3 | 44,5 | 743,2 | 50,8 | 848,4 | 64,1 | 10 |
| V 25 - 139 | 25 | 12,5 | 139 | 15,3 | 5,4 × 2,7 | 34,8 | 532,4 | 41,7 | 638,0 | 48,7 | 745,1 | 55,6 | 850,7 | 70,4 | 10 |
| V 25 - 152 | 25 | 12,5 | 152 | 14,0 | 5,4 × 2,7 | 38,0 | 532,0 | 45,6 | 638,4 | 53,2 | 744,8 | 60,8 | 851,2 | 77,1 | 10 |
| V 25 - 178 | 25 | 12,5 | 178 | 12,5 | 5,4 × 2,7 | 44,5 | 556,3 | 53,4 | 667,5 | 62,3 | 778,8 | 71,2 | 890,0 | 93,1 | 10 |
| V 25 - 203 | 25 | 12,5 | 203 | 10,4 | 5,4 × 2,7 | 50,8 | 528,3 | 60,9 | 633,4 | 71,1 | 739,4 | 81,2 | 844,5 | 103,0 | 10 |
| V 25 - 305 | 25 | 12,5 | 305 | 7,0 | 5,4 × 2,7 | 76,3 | 534,1 | 91,5 | 640,5 | 106,8 | 747,6 | 122,0 | 854,0 | 156,0 | 5 |
| V 32 - 038 | 32 | 16 | 38 | 98,0 | 6,8 × 3,3 | 9,5 | 931 | 11,4 | 1117 | 13,3 | 1303 | 15,2 | 1490 | 18,3 | 20 |
| V 32 - 044 | 32 | 16 | 44 | 79,5 | 6,8 × 3,3 | 11,0 | 875 | 13,2 | 1049 | 15,4 | 1224 | 17,6 | 1399 | 21,5 | 20 |
| V 32 - 051 | 32 | 16 | 51 | 67,0 | 6,8 × 3,3 | 12,8 | 858 | 15,3 | 1025 | 17,9 | 1199 | 20,4 | 1367 | 25,5 | 20 |
| V 32 - 064 | 32 | 16 | 64 | 53,0 | 6,8 × 3,3 | 16,0 | 848 | 19,2 | 1018 | 22,4 | 1187 | 25,6 | 1357 | 31,9 | 20 |
| V 32 - 076 | 32 | 16 | 76 | 44,0 | 6,8 × 3,3 | 19,0 | 836 | 22,8 | 1003 | 26,6 | 1170 | 30,4 | 1338 | 38,6 | 20 |
| V 32 - 089 | 32 | 16 | 89 | 37,2 | 6,8 × 3,3 | 22,3 | 830 | 26,7 | 993 | 31,2 | 1161 | 35,6 | 1324 | 46,5 | 10 |
| V 32 - 102 | 32 | 16 | 102 | 32,0 | 6,8 × 3,3 | 25,5 | 816 | 30,6 | 979 | 35,7 | 1142 | 40,8 | 1306 | 53,2 | 10 |
| V 32 - 115 | 32 | 16 | 115 | 29,0 | 6,8 × 3,3 | 28,8 | 835 | 34,5 | 1001 | 40,3 | 1169 | 46,0 | 1334 | 60,0 | 10 |
| V 32 - 127 | 32 | 16 | 127 | 25,0 | 6,8 × 3,3 | 31,8 | 795 | 38,1 | 953 | 44,5 | 1113 | 50,8 | 1270 | 66,7 | 10 |
| V 32 - 139 | 32 | 16 | 139 | 23,0 | 6,8 × 3,3 | 34,8 | 800 | 41,7 | 959 | 48,7 | 1120 | 55,6 | 1279 | 71,8 | 10 |
| V 32 - 152 | 32 | 16 | 152 | 21,5 | 6,8 × 3,3 | 38,0 | 817 | 45,6 | 980 | 53,2 | 1144 | 60,8 | 1307 | 78,5 | 10 |
| V 32 - 178 | 32 | 16 | 178 | 18,2 | 6,8 × 3,3 | 44,5 | 810 | 53,4 | 972 | 62,3 | 1134 | 71,2 | 1296 | 94,4 | 5 |
| V 32 - 203 | 32 | 16 | 203 | 15,8 | 6,8 × 3,3 | 50,8 | 803 | 60,9 | 962 | 71,1 | 1123 | 81,2 | 1283 | 107,0 | 5 |
| V 32 - 254 | 32 | 16 | 254 | 12,5 | 6,8 × 3,3 | 63,5 | 794 | 76,2 | 953 | 88,9 | 1111 | 102,0 | 1275 | 136,0 | 5 |
| V 32 - 305 | 32 | 16 | 305 | 10,3 | 6,8 × 3,3 | 76,3 | 786 | 91,5 | 942 | 106,8 | 1100 | 122,0 | 1257 | 163,0 | 5 |
| V 40 - 051 | 40 | 20 | 51 | 92,0 | 8,1 × 4,0 | 12,8 | 1178 | 15,3 | 1408 | 17,9 | 1647 | 20,4 | 1877 | 25,5 | 20 |
| V 40 - 064 | 40 | 20 | 64 | 73,0 | 8,1 × 4,0 | 16,0 | 1168 | 19,2 | 1402 | 22,4 | 1635 | 25,6 | 1869 | 31,4 | 10 |
| V 40 - 076 | 40 | 20 | 76 | 63,0 | 8,1 × 4,0 | 19,0 | 1197 | 22,8 | 1436 | 26,6 | 1676 | 30,4 | 1915 | 37,8 | 10 |
| V 40 - 089 | 40 | 20 | 89 | 51,0 | 8,1 × 4,0 | 22,3 | 1137 | 26,7 | 1362 | 31,2 | 1591 | 35,6 | 1816 | 44,3 | 10 |
| V 40 - 102 | 40 | 20 | 102 | 45,0 | 8,1 × 4,0 | 25,5 | 1148 | 30,6 | 1377 | 35,7 | 1607 | 40,8 | 1836 | 50,7 | 10 |
| V 40 - 115 | 40 | 20 | 115 | 39,6 | 8,1 × 4,0 | 28,8 | 1140 | 34,5 | 1366 | 40,3 | 1596 | 46,0 | 1822 | 58,1 | 10 |
| V 40 - 127 | 40 | 20 | 127 | 36,0 | 8,1 × 4,0 | 31,8 | 1145 | 38,1 | 1372 | 44,5 | 1602 | 50,8 | 1829 | 64,6 | 5 |
| V 40 - 139 | 40 | 20 | 139 | 32,0 | 8,1 × 4,0 | 34,8 | 1114 | 41,7 | 1334 | 48,7 | 1558 | 55,6 | 1779 | 70,1 | 5 |
| V 40 - 152 | 40 | 20 | 152 | 28,0 | 8,1 × 4,0 | 38,0 | 1064 | 45,6 | 1277 | 53,2 | 1490 | 60,8 | 1702 | 76,6 | 5 |
| V 40 - 178 | 40 | 20 | 178 | 25,2 | 8,1 × 4,0 | 44,5 | 1121 | 53,4 | 1346 | 62,3 | 1570 | 71,2 | 1794 | 90,4 | 5 |
| V 40 - 203 | 40 | 20 | 203 | 21,8 | 8,1 × 4,0 | 50,8 | 1107 | 60,9 | 1328 | 71,1 | 1550 | 81,2 | 1770 | 102,0 | 5 |
| V 40 - 254 | 40 | 20 | 254 | 17,0 | 8,1 × 4,0 | 63,5 | 1080 | 76,2 | 1295 | 88,9 | 1511 | 102,0 | 1734 | 129,0 | 2 |
| V 40 - 305 | 40 | 20 | 305 | 14,8 | 8,1 × 4,0 | 76,3 | 1129 | 91,5 | 1354 | 106,8 | 1581 | 122,0 | 1806 | 156,0 | 2 |
| V 50 - 051 * | 50 | 25 | 51 | 220,0 | 10,9 × 5,3 | 12,8 | 2816 | 15,3 | 3366 | 17,9 | 3938 | 20,4 | 4488 | 22,0 | 5 |
| V 50 - 064 | 50 | 25 | 64 | 156,0 | 10,9 × 5,3 | 16,0 | 2496 | 19,2 | 2995 | 22,4 | 3494 | 25,6 | 3994 | 31,0 | 5 |
| V 50 - 076 | 50 | 25 | 76 | 125,0 | 10,9 × 5,3 | 19,0 | 2375 | 22,8 | 2850 | 26,6 | 3325 | 30,4 | 3800 | 37,2 | 5 |
| V 50 - 089 | 50 | 25 | 89 | 109,0 | 10,9 × 5,3 | 22,3 | 2431 | 26,7 | 2910 | 31,2 | 3401 | 35,6 | 3880 | 43,6 | 5 |
| V 50 - 102 | 50 | 25 | 102 | 94,0 | 10,9 × 5,3 | 25,5 | 2397 | 30,6 | 2876 | 35,7 | 3356 | 40,8 | 3835 | 50,3 | 5 |
| V 50 - 115 | 50 | 25 | 115 | 81,0 | 10,9 × 5,3 | 28,8 | 2333 | 34,5 | 2795 | 40,3 | 3264 | 46,0 | 3726 | 58,1 | 5 |
| V 50 - 127 | 50 | 25 | 127 | 71,0 | 10,9 × 5,3 | 31,8 | 2258 | 38,1 | 2705 | 44,5 | 3160 | 50,8 | 3607 | 63,7 | 5 |
| V 50 - 139 | 50 | 25 | 139 | 66,5 | 10,9 × 5,3 | 34,8 | 2314 | 41,7 | 2773 | 48,7 | 3239 | 55,6 | 3697 | 69,5 | 5 |
| V 50 - 152 | 50 | 25 | 152 | 60,0 | 10,9 × 5,3 | 38,0 | 2280 | 45,6 | 2736 | 53,2 | 3192 | 60,8 | 3648 | 76,5 | 2 |
| V 50 - 178 | 50 | 25 | 178 | 52,0 | 10,9 × 5,3 | 44,5 | 2314 | 53,4 | 2777 | 62,3 | 3240 | 71,2 | 3702 | 91,9 | 2 |
| V 50 - 203 | 50 | 25 | 203 | 44,0 | 10,9 × 5,3 | 50,8 | 2235 | 60,9 | 2680 | 71,1 | 3128 | 81,2 | 3573 | 105,0 | 2 |
| V 50 - 254 | 50 | 25 | 254 | 35,0 | 10,9 × 5,3 | 63,5 | 2223 | 76,2 | 2667 | 88,9 | 3112 | 102,0 | 3570 | 131,0 | 2 |
| V 50 - 305 | 50 | 25 | 305 | 28,5 | 10,9 × 5,3 | 76,3 | 2175 | 91,5 | 2608 | 106,8 | 3044 | 122,0 | 3477 | 155,0 | 2 |
| V 63 - 076 | 63 | 38 | 76 | 189,0 | 11,0 × 7,8 | 19,0 | 3591 | 22,8 | 4309 | 26,6 | 5027 | 30,4 | 5746 | 36,5 | 5 |
| V 63 - 089 | 63 | 38 | 89 | 158,0 | 11,0 × 7,8 | 22,3 | 3523 | 26,7 | 4219 | 31,2 | 4930 | 35,6 | 5625 | 43,4 | 5 |
| V 63 - 102 | 63 | 38 | 102 | 131,0 | 11,0 × 7,8 | 25,5 | 3341 | 30,6 | 4009 | 35,7 | 4677 | 40,8 | 5345 | 49,7 | 5 |
| V 63 - 115 | 63 | 38 | 115 | 116,0 | 11,0 × 7,8 | 28,8 | 3341 | 34,5 | 4002 | 40,3 | 4675 | 46,0 | 5336 | 55,6 | 5 |
| V 63 - 127 | 63 | 38 | 127 | 103,0 | 11,0 × 7,8 | 31,8 | 3275 | 38,1 | 3924 | 44,5 | 4584 | 50,8 | 5232 | 62,7 | 2 |
| V 63 - 152 | 63 | 38 | 152 | 84,3 | 11,0 × 7,8 | 38,0 | 3203 | 45,6 | 3844 | 53,2 | 4485 | 60,8 | 5125 | 77,1 | 2 |
| V 63 - 178 | 63 | 38 | 178 | 71,5 | 11,0 × 7,8 | 44,5 | 3182 | 53,4 | 3818 | 62,3 | 4454 | 71,2 | 5091 | 92,2 | 2 |
| V 63 - 203 | 63 | 38 | 203 | 61,7 | 11,0 × 7,8 | 50,8 | 3134 | 60,9 | 3758 | 71,1 | 4387 | 81,2 | 5010 | 103,0 | 2 |
| V 63 - 254 | 63 | 38 | 254 | 47,0 | 11,0 × 7,8 | 63,5 | 2985 | 76,2 | 3581 | 88,9 | 4178 | 102,0 | 4794 | 130,0 | 2 |
| V 63 - 305 | 63 | 38 | 305 | 38,2 | 11,0 × 7,8 | 76,3 | 2915 | 91,5 | 3495 | 106,8 | 4080 | 122,0 | 4660 | 157,0 | 2 |
| V 63 - 315 * | 63 | 38 | 315 | 38,0 | 11,0 × 7,8 | 78,75 | 2992,5 | 94,5 | 3591 | 110,25 | 4189,5 | 126,0 | 4788 | 140,0 | 2 |
| V 63 - 350 * | 63 | 38 | 350 | 34,0 | 11,0 × 7,8 | 87,5 | 2975 | 105 | 3570 | 122,5 | 4165 | 140,0 | 4760 | 165,0 | 2 |
| V 63 - 400 * | 63 | 38 | 400 | 28,8 | 11,0 × 7,8 | 100,0 | 2880 | 120 | 3456 | 140 | 4032 | 160,0 | 4608 | 185,0 | 2 |
- Misure in mm. R è la rigidezza in N/mm (tolleranza ± 10%). Forza (N) = R × corsa (mm).
- A, B e C sono le corse di lavoro consigliate in base alla durata. D è la corsa massima, da non superare. E è la corsa approssimativa a pacco, solo come riferimento di progetto. Pz: pezzi per confezione.
- * Nuova misura, non conforme ISO 10243.
